耐火格子磚是具有著蓄熱作用，是各種熱風爐中比較常見的一種磚型，不同的使用溫度不同的使用環境，格子磚的材料等情況也各不相同。蓄熱室作為廢氣余熱利用設備來預熱空氣和煤氣等，是重要的熱工設備組成之一，因此，蓄熱室良好的耐火材料選擇及砌筑，是其能否發揮作用的關鍵。下面由瑞森小編詳細的給您介紹下格子磚。

    格子體是蓄熱室積蓄和傳遞熱量的主體，它是由格子磚碼砌而成的，采用不同方式碼砌的格子體，其結構性質有以下幾個方面。

    1、比受熱表面A，表示每1m3格子體具有的受熱表面積（m2/m3），即熔窯一側蓄熱室格子體受熱表面與熔化部液面面積之比：

    A=F蓄/F熔

    式中，F(xiàn)蓄——格子體受熱面積，m2;

    F熔——熔化部受熱面積，m2。

    當玻璃品種要求熔制溫度較高或要求的空氣、煤氣預熱溫度較高時，A取大值；充分利用煙氣時，A取大值；采用低熱值燃料時，A取大值；格子磚受熱性能好時，A取大值。

    蓄熱室內格子體的受熱面積是依據熔化部面積的大小來確定的，即所謂蓄熱面積是指格子體能夠進行熱交換的表面積。相同的格子體體積，受熱表面積愈大，其所能滿足的熱負荷愈大；積蓄的熱量愈多，放出的熱能也愈多。一般每1m2的熔化部面積大約有10?25m2蓄熱面積的格子體，其中箱式蓄熱室較高。

    2、空氣、煤氣蓄熱室受熱面積之比A值確定后，即可求出一側蓄熱室格子體受熱表面F蓄。對燒油熔窯，即為空氣蓄熱室所需的受熱表面。對燒發生爐煤氣的熔窯，為空氣蓄熱室與煤氣蓄熱室所需的受熱表面之和。兩者受熱面積之比一般為：1.5-2.0（為2.5）

    3、格子體體積根據格子體的受熱表面可求出空氣蓄熱室與煤氣蓄熱室的格子體體積。

    4、格子體尺寸根據平面布置及高度的經驗數據確定長、寬、髙各向尺寸。格子體高度一般為7?9m。根據廠房條件也可取5.5?6m。格子體長、寬尺寸應為格子磚長度的整數倍。

    綜上可知，需要全面的考慮格子體的結構特性后，再來確定一個比較合理的格孔尺寸和格子磚的排列方式。影響格子體結構特性的因素較多，如格子磚的排列形式、格子磚的形狀尺寸、格子磚的材質等。

    格子磚的排列方式有西門子式（井字形）、李赫特式、編籃式等幾種形式，西門子式結構簡單，砌筑方便，氣流阻力小，便于吹掃和熱修更換，所以國內玻璃熔窯多采用西門子式碼法。在同樣蓄熱室體積的條件下，李赫特式和編籃式雖然比西門子式的受熱表面積熱容量要大些。

    可以獲得較高的換熱能力，能提高預熱溫度和減少溫度波動，但它們的結構較為復雜，砌筑較難，氣流阻力較大，容易堵塞格孔，且受格子磚質量的限制，以前很少采用。但是隨著耐火材料質量的提高和新的用作格子磚的優質耐火材料的研制，編籃式與李赫特式也被普遍采用。

    選擇格子磚的排列方式，既要考慮到工藝要求，還要考慮到操作條件的可能性，方為合理。

    格子磚的作用在于蓄熱和給熱，因此要求格子磚能耐高溫（1400℃以上）、耐侵蝕、蓄熱多、傳熱快、急冷急熱性好、使用壽命長。以前普遍使用的是粘土耐火磚砌格子體，由于蓄熱室上部溫度較高，上層格子體采用高鋁耐火磚砌幾層。

    但是，在玻璃熔化過程中，由于粉料的飛揚和配合料中某些組分的高溫揮發，隨廢氣帶下來的堿性物質在高溫下容易與耐火材料作用生成低溫共熔物，若與粘土耐火磚作用，除在磚表面結渣外，還會形成嚴重的玻璃相，降低了磚的熱導率和蓄熱能力。但是，大多數堿性耐火磚，包括鉻鎂耐火磚，在含有裂解碳氫化合物的氣氛（還原氣氛）中易被損壞。因此堿性磚只能用于空氣蓄熱室，不能用于煤氣蓄熱室中。

    在燃油熔窯蓄熱室中，由于只有空氣蓄熱室，就為使用堿性耐火材料創造了條件，已較廣泛地得到采用，并已取得了一定的成效。這種材料有燒結鎂磚、鉻鎂磚和鎂橄欖石磚等。

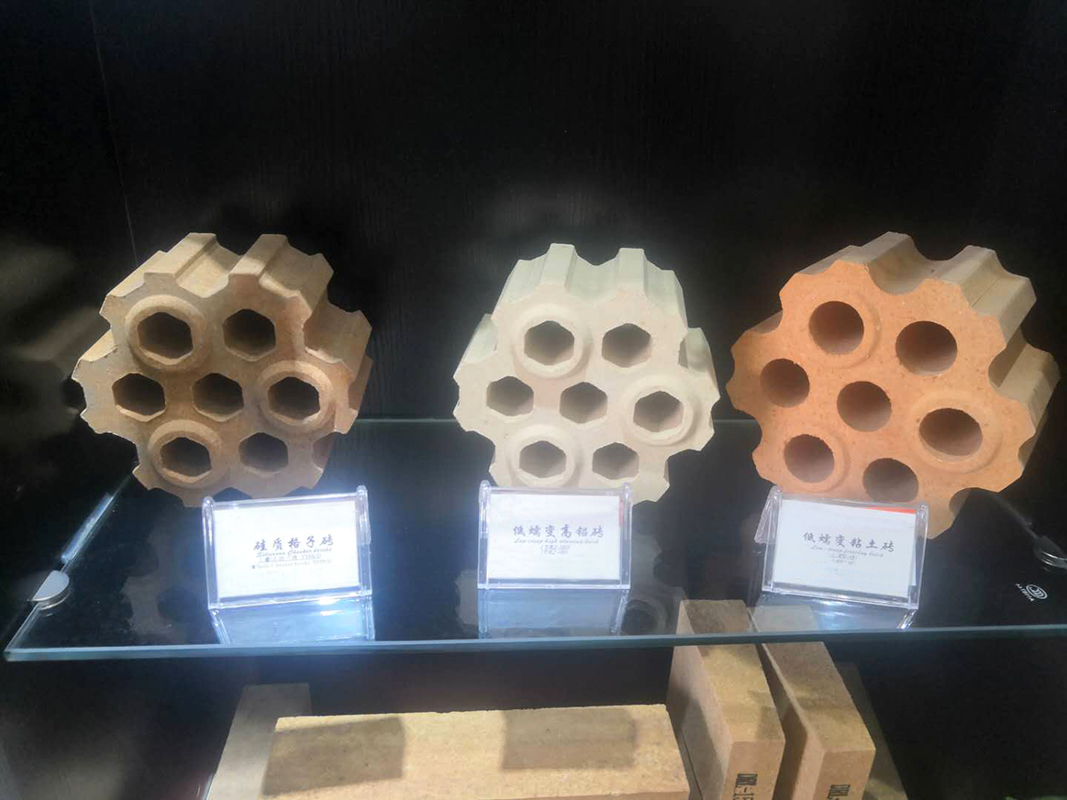

    蓄熱室格子磚多采用六邊形上下帶溝舌的七孔格子磚。砌筑時每層交錯排列。上下格孔應對正。

    四周邊緣與圍墻接觸處的格子磚在施工前按預組裝的尺寸提前進行加工。施工時，按預組裝圖“對號入座”。不得在爐內進行加工磚（內燃式熱風爐圍墻以爐殼為導面砌筑時，格子磚邊緣加工磚允許在爐內進行，但必須采取相應防護措施）。

    在砌筑磚格子前，應在圍墻砌體上按0°、90°、180°和270°四個方向彈出十字中心線，然后再在90°~270°線兩側分別彈出B、C列中心線（中心列為A列中心）。層磚格子通常應試砌。試砌時，應對準爐箅子中心格孔拉十字線進行，

    層砌完后，經檢查確認格孔與爐箅格孔相吻合，表面平整度符合要求，方可進行第二層磚格子的砌筑。各層磚格子均按圍墻上A、B、C列三條線進行控制。每層磚格子的砌筑必須從中心線開始，先砌上十字磚列，再依次從四個角向爐墻砌筑。

    相鄰格子磚問的膨脹縫應根據不同材質按設汁留設（一般黏土格子磚：4mm，高鋁格子磚：8mm，硅質格子磚：12mm），縫內填以膨脹縫板。膨脹縫板通常采用黃板紙或發泡苯乙烯板，接留設厚度尺寸預先加工成小塊。在砌格子磚的同時，將膨脹縫板貼在格子磚的側面（邊砌邊貼，不得漏貼），待一層完整的格子磚全部砌完后，再按預組裝圖的編號順序砌上四周的加工磚。磚格子與爐墻間應按設計規定留設膨脹縫?？p內以木楔楔緊。既保持脹縫尺寸，又能使磚格子不易松動。
