常常有顧客朋友在采購(gòu)耐火材料時(shí)，對(duì)耐材本身不是很了解，從耐材的使用環(huán)境，匹配窯爐適合度，需求耐材的理化指標(biāo)，耐材的特點(diǎn)，與相似材料的對(duì)比等等各個(gè)角度都想要去更加深入探索，但是網(wǎng)絡(luò)上的材料紛雜，瑞森小編致力于站在最專業(yè)的角度，幫您分析不同的耐火材料，打造采購(gòu)初期就能全方位獲取您需求的知識(shí)技能網(wǎng)站，為您采購(gòu)到更優(yōu)質(zhì)的、最適合您企業(yè)得耐火材料保駕護(hù)航。今天，我們了解了什么是低水泥澆注料，低水泥澆注料的理化指標(biāo)，再來(lái)帶您一起學(xué)習(xí)一下低水泥耐火澆注料對(duì)比普通耐火澆注料的區(qū)別：

    1.低水泥澆注料  對(duì)比  CA-50水泥耐火澆注料強(qiáng)度：

    低水泥耐火澆注料的性能特點(diǎn)是強(qiáng)度高，中溫強(qiáng)度不下降反而顯著升高，其原因是多方面的。其中，鋁酸鈣水化物的脫水，是在一個(gè)較大的溫度范圍內(nèi)緩慢而連續(xù)進(jìn)行的，而且較少的破壞晶體組織結(jié)構(gòu)。低水泥和CA-50水泥耐火澆注料，在500-700cm-1區(qū)域出現(xiàn)了鋁氧四面體存在的吸收帶，在3300-3400cm-1區(qū)域有水化鋁酸鈣的吸收帶。從吸收帶強(qiáng)度看，前者較弱，后者強(qiáng)，經(jīng)過(guò)110°C烘干后，其水化鋁酸鈣吸收帶強(qiáng)度減弱，經(jīng)過(guò)800°C燒后，前者的水化鋁酸鈣吸收帶強(qiáng)度無(wú)明顯變化，后者的則明顯減弱。這也是低水泥耐火澆注料強(qiáng)度高的一個(gè)重要因素，同時(shí)也促進(jìn)了其他性能的改善或提高。

    2.低水泥澆注料  對(duì)比  CA-50水泥耐火澆注料強(qiáng)度2：

    耐火澆注料的成型體，是帶有少量氣孔的非均質(zhì)的組織結(jié)構(gòu)。其氣孔的大小和多少，直接影響澆注料的性能。

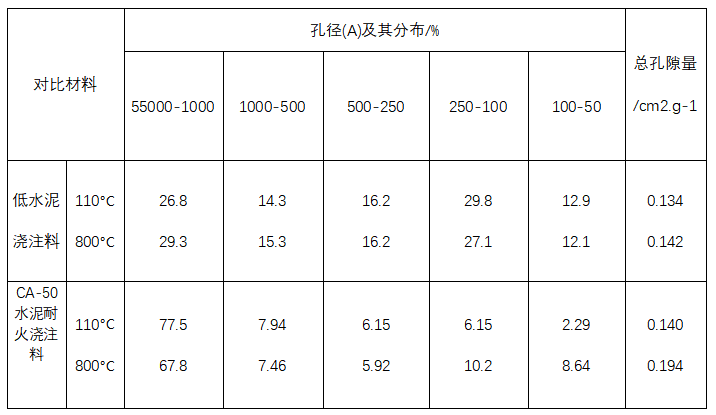

    采用壓汞法測(cè)定兩種澆注料的孔徑分布，低水泥耐火澆注料的孔徑不大于100nm，占70.7％～73.2％，比CA-50水泥耐火澆注料的高2～3倍;兩種澆注料110℃烘干的總孔隙量基本相近。80℃燒后，低水泥耐火澆注料的增大了6％左右，而CA-50水泥澆注料的則增大了近39％。

    以上得出：低水泥耐火澆注料的總孔隙量少、小毛細(xì)孔多且分布均勻，即有氣孔低、孔結(jié)構(gòu)好、透氣性差和抗渣侵蝕性強(qiáng)等特點(diǎn)。這也是該澆注料強(qiáng)度高的一個(gè)原因。

   3.  低水泥澆注料  對(duì)比  CA-50水泥耐火澆注料顯氣孔率：

      低水泥耐火澆注料的顯氣孔率，與CA-50水泥耐火澆注料的相比，也是比較低的，800℃之后，隨著加熱溫度的升高，低水泥澆注料的顯氣孔率增加不多，最大時(shí)僅為20.4％:CA-50水泥澆注料的則明顯增加，最大值達(dá)到26.4％由于低水泥耐火澆注料的顯氣孔率低，組織結(jié)構(gòu)致密，因此中、高溫強(qiáng)度大。

     4. 低水泥澆注料  對(duì)比  CA-50水泥耐火澆注料抗渣侵蝕性：

    低水泥耐火澆注料的強(qiáng)度高，耐磨性好，顯氣孔率低、低熔點(diǎn)物少，因此抗渣侵性強(qiáng)。在同樣的材質(zhì)和工藝條件下，低水泥澆注料的抗渣侵蝕性比CA-50水泥耐火澆注料有明顯提高，甚至超過(guò)了粘土結(jié)合劑澆注料。同時(shí)，水泥量越少，抗渣侵蝕性越好；水泥品級(jí)高，配制的低水泥澆注料抗渣侵性好，即CA-70配制的澆注料抗渣性比CA-50配制的澆注料好，侵蝕量減低25%。

    5. 低水泥澆注料  對(duì)比  CA-50水泥耐火澆注料抗熱震性：

    低水泥耐火澆注料的抗熱震性因其熱導(dǎo)率因氣孔、組織結(jié)構(gòu)質(zhì)密，經(jīng)試驗(yàn)得出要比CA-50水泥結(jié)合澆注料略高一些。

    通過(guò)以上對(duì)比您對(duì)低水泥澆注料是否更加了解呢？鄭州瑞森耐材生產(chǎn)各種材質(zhì)低水泥澆注料，低水泥高鋁質(zhì)，低水泥莫來(lái)石質(zhì)，低水泥剛玉質(zhì)，低水泥碳化硅質(zhì)等，也可以根據(jù)您的需求定制，您有需求，剛好我們專業(yè)，如您有任何疑問(wèn)歡迎隨時(shí)聯(lián)系瑞森耐材。
