說到耐火材料的一項(xiàng)非常重要的理化指標(biāo)，那就是加熱永久線變化了，加熱永久線變化率是指燒成的耐火制品再次加熱到規(guī)定的溫度保溫一定時(shí)間，冷卻到室溫后所產(chǎn)生的殘余膨脹和收縮。正號(hào)“+”表示膨脹，負(fù)號(hào)“-”表示收縮。這也是耐火材料一項(xiàng)非常重要的指標(biāo)即材料的高溫體積穩(wěn)定性。

    材料的高溫體積穩(wěn)定性是耐火材料在使用過程中，由于受熱負(fù)荷作用，其外形體積或線性尺寸保持穩(wěn)定不發(fā)生變化（收縮或膨脹）的性能，對(duì)于燒成耐火制品，通常用制品在無重負(fù)荷作用下的加熱體積變化率或加熱永久線變化率來表示；對(duì)于不燒制耐火材料來說，通常是用加熱線變化率來表示，這里的不燒制耐火材料常常指作不定形耐火材料。

    對(duì)于燒成耐火制品來說，其在燒成的過程中，由于內(nèi)部的物理化學(xué)變化一般都沒達(dá)到燒成溫度下的平衡，另外可能會(huì)由于各種原因存在燒成木充分，在制品以后的長(zhǎng)期使用過程中，受高溫的作用，一些物理化學(xué)變化或燒成變化會(huì)繼續(xù)進(jìn)行，從而使制品產(chǎn)生不可逆的收縮或膨脹。

    熱永久線變化率是評(píng)定耐火制品質(zhì)量的一項(xiàng)重要指標(biāo)。瑞森耐材認(rèn)為判別制品的高溫體積穩(wěn)定性，從而保證砌筑體的穩(wěn)定性，減少砌筑體的縫隙，提高其密封性和抗侵蝕性，避免砌筑體整體結(jié)構(gòu)的破壞，具有非常重要的意義。此外，此項(xiàng)指標(biāo)也可以作為評(píng)價(jià)制品燒結(jié)程度的一個(gè)參考依據(jù)。燒結(jié)不良的制品，此項(xiàng)指標(biāo)必然較高。

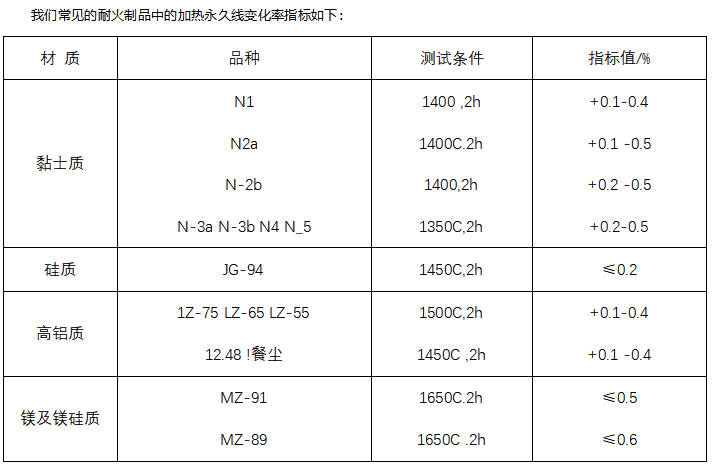

    為了控制制品的加熱永久線變化率在標(biāo)準(zhǔn)之內(nèi)甚至達(dá)到更小值，適當(dāng)提高燒成溫度和延長(zhǎng)保溫時(shí)間是有效的工藝措施。但也不宜過高，否則會(huì)引起制品的變形，組織玻璃化，降低抗熱震性。

    那么如何測(cè)定材料的高溫體積穩(wěn)定性呢？

    國(guó)家標(biāo)準(zhǔn)GB/T5988-2004規(guī)定了致密定形耐火制品加熱永久線變化率的試驗(yàn)方法；原理是將已測(cè)量長(zhǎng)度的長(zhǎng)方棱柱體或圓柱體試樣，置于氧化氣氛的爐內(nèi)，按規(guī)定的升溫速率加熱到規(guī)定的試驗(yàn)溫度，保溫一定時(shí)間，冷卻到室溫后，再測(cè)量其長(zhǎng)度，計(jì)算加熱永久線變化率。
