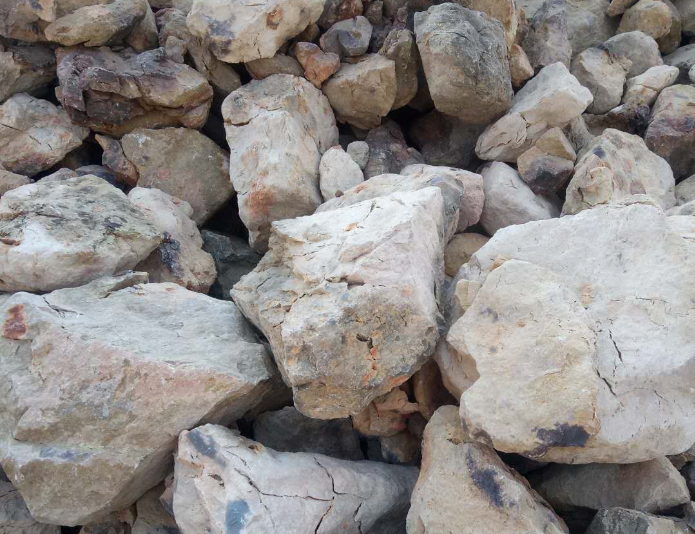

鋁礬土又稱礬土或鋁土礦，主要成分為氧化鋁，主要用于煉鋁工業(yè)，精密鑄造，耐火制品，硅酸鋁耐火纖維以及制作礬土水泥等等，用途廣泛，那么作為水泥廠主要用鋁礬土細粉制作高鋁水泥又稱為礬土水泥。

    低鋁鋁礬土經(jīng)煅燒后，可直接用作水泥混合材或混凝土摻和料，也可用來生產(chǎn)混凝土膨脹劑。而對于鋁酸鹽水泥、硫鋁酸鹽水泥以及氟鋁酸鹽水泥來說，其作為主要原料，也作為硅酸鹽水泥的一種矯正原料。而水泥的品種不同所需要鋁礬土的含量也是不一樣的，例如，制作鋁酸鹽水泥時，所加入的鋁礬土的Al2O3含量要大于70%，耐火鋁酸鹽水泥Al2O3含量要大于75%；硫鋁酸鹽水泥Al2O3含量要大于60%等等。瑞森耐材在這里給您介紹幾種常見的水泥種類及其組成成分。

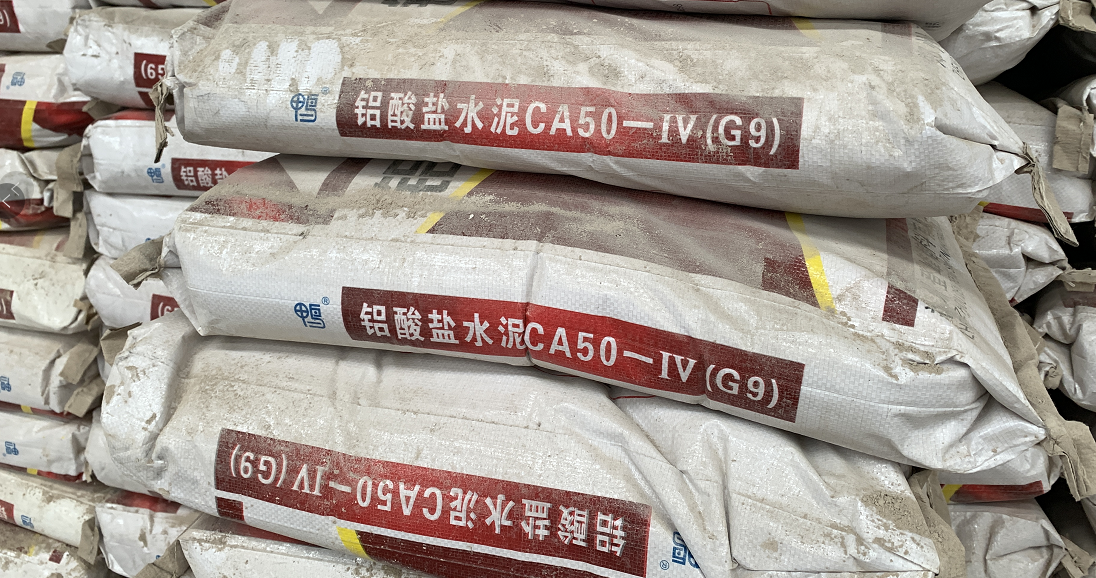

    鋁酸鹽水泥是以鋁礬土和石灰石為原料，經(jīng)煅燒制得的以鋁酸鈣為主要成分、氧化鋁含量約50%的熟料，再磨制成的水硬性膠凝材料。鋁酸鹽水泥常為黃或褐色，也有呈灰色的。鋁酸鹽水泥的主要礦物成為鋁酸一鈣（CaO-Al2O3，簡寫CA）及其他的鋁酸鹽，以及少量的硅酸二鈣（2CaO-SiO2）等。按照國家標準GB201_2000《鋁酸鹽水泥》的規(guī)定，鋁酸鹽水泥根據(jù)氧化鋁的含量，可分為CA-50、CA-60、CA-70和CA-80四類；

    鋁酸鹽水泥的特點主要是：

    1.強度不穩(wěn)定：其早期強度增進率遠遠超過快硬硅酸鹽水泥，適用于緊急搶修工程，但后期強度會降低，故其在結(jié)構(gòu)工程中限制使用。

    2.水化熱較大：早期水泥硬化放熱大，與同標號的硅酸鹽水泥相比，僅一天就可放出水化熱總量的70~80%。由于幾種放熱，適用于低溫養(yǎng)護的混凝土工程。

    3.抗硫酸鹽侵蝕性能強：水化過程不析出游離氫氧化鈣而是生成氫氧化鋁凝膠，在顆粒表面形成保護膜。在后期晶體轉(zhuǎn)化過程中抗侵蝕性有所降低。

    4.耐高溫性好：高鋁水泥可作為耐熱混凝土的膠結(jié)材料，配置成耐熱混凝土，亦經(jīng)常性作為不定形耐火材料澆注料的結(jié)合劑使用。
