上一篇小編給您分享了關(guān)于煙囪內(nèi)襯材料中涂料類的防腐蝕要求，這一篇瑞森小編繼續(xù)給您分享水玻璃耐酸膠泥和耐酸砂漿防腐蝕：

當(dāng)煙囪使用水玻璃耐酸膠泥和耐酸砂漿制成品來用作煙囪內(nèi)襯時(shí)，需要注意以下幾點(diǎn)：

1. 水玻璃耐酸膠泥和耐酸砂漿制成品的抗壓強(qiáng)度、耐酸性、耐熱性、耐水性、體積吸水率和抗?jié)B性能，應(yīng)符合設(shè)計(jì)規(guī)定。

2. ?水玻璃類材料的施工環(huán)境溫度宜為15～30℃，相對(duì)濕度不宜大于80%。鈉水玻璃材料的施工環(huán)境溫度不應(yīng)低于10℃，鉀水玻璃材料的施工環(huán)境溫度不應(yīng)低于15℃；原材料使用時(shí)的溫度，鈉水玻璃材料不應(yīng)低于15℃，鉀水玻璃材料不應(yīng)低于20℃。當(dāng)達(dá)不到以上溫度要求時(shí)，應(yīng)采取加熱保溫措施。

3. 施工前，應(yīng)根據(jù)環(huán)境溫度和初凝時(shí)間的要求確定水玻璃耐酸膠泥和耐酸砂漿的材料配合比。

4. 當(dāng)配制密實(shí)型水玻璃耐酸膠泥和耐酸砂漿時(shí)，可將水玻璃與外加劑一起加入，并應(yīng)攪拌均勻。

5. 拌制完后的水玻璃耐酸膠泥和耐酸砂漿內(nèi)，不得加入任何物料，并應(yīng)在初凝前使用完。

6. ?使用水玻璃耐酸膠泥和耐酸砂漿砌筑煙囪內(nèi)襯時(shí)，應(yīng)符合下列規(guī)定：

1) 施工前應(yīng)將煙囪內(nèi)襯用磚的表面清理干凈；

2) 宜采用擠漿法砌筑，灰漿應(yīng)飽滿密實(shí)，磚縫厚度應(yīng)為3～5mm；

3) 砌體應(yīng)錯(cuò)縫砌筑；

4) 在水玻璃耐酸膠泥和耐酸砂漿終凝前，一次砌筑的高度應(yīng)以不變形為限，并應(yīng)待凝固后再繼續(xù)施工。

7. 水玻璃類材料的養(yǎng)護(hù)期，應(yīng)符合表1的規(guī)定；當(dāng)煙囪內(nèi)襯采用煙囪烘干工藝時(shí)，養(yǎng)護(hù)期可不按表1的規(guī)定執(zhí)行。

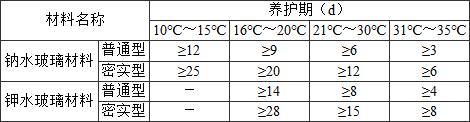

表1?水玻璃類材料的養(yǎng)護(hù)期
