今天有客戶咨詢輕型澆注料耐多少溫度，瑞森小編來給您系統(tǒng)的講解回答一下：輕型澆注料就是輕質(zhì)保溫澆注料又叫保溫澆注料，輕質(zhì)澆注料，隔熱澆注料，保溫隔熱澆注料等等，主要是以輕質(zhì)材料為骨料而得到的澆注料。其中輕質(zhì)骨料包括膨脹蛭石、膨脹珍珠巖、陶粒、多孔耐火材料以及氧化鋁空心球等。那么具體能耐多高溫度呢？

我們把輕質(zhì)耐火澆注料的分類按使用溫度來分的話，輕質(zhì)澆注料可分為以下三類。

（1）低溫輕質(zhì)耐火澆注料。低溫輕質(zhì)澆注料使用溫度在900℃以下，常使用膨脹蛭石、膨脹珍珠巖、陶粒等為骨料，以普通硅酸鹽水泥、礬土水泥或者水玻璃等為結(jié)合劑。例如，將粒徑在8～l mm的膨脹珍珠巖與礬土水泥按珍珠巖：水泥為(35～50)：(50～65)的比例配制得到的澆注料經(jīng)900℃燒后的性質(zhì)為體積密度0.3～0.7 g／m3，耐壓強度0.5～0.9 MPa，導(dǎo)熱系數(shù)(700℃)0.06～0.18 W／(m·K)。

（2）中溫輕質(zhì)耐火澆注料。中溫輕質(zhì)澆注料的使用溫度為900～1200℃。通常用多孔黏土顆粒、黏土質(zhì)陶粒、頁巖陶粒等為骨料。用礬土水泥、鋁酸鈣水泥或磷酸二氫鋁為結(jié)合劑。

細粉中可加入少量的氧化硅微粉與漂珠，以降低其體積密度。水泥等結(jié)合劑的用量可按強度的要求而定，強度要求越高，結(jié)合劑的加入量越大。

（3）高溫輕質(zhì)耐火澆注料。高溫輕質(zhì)澆注料使用溫度高于1200℃以上。它們以剛玉質(zhì)、高鋁質(zhì)、莫來石質(zhì)、黏土質(zhì)及鎂質(zhì)、鎂鋁尖晶石質(zhì)等輕質(zhì)顆?；蚩招那驗楣橇希凿X酸鈣水泥、磷酸二氫鋁、硅溶膠、鋁溶膠、二氧化硅微粉為結(jié)合體系。其中可加入耐火纖維以提高它們的強度。最常見的為黏土質(zhì)及莫來石質(zhì)輕質(zhì)澆注料。

輕質(zhì)保溫澆注料是眾多耐火澆注料系列中的一種，應(yīng)用非常廣泛，因其具有體積密度小、導(dǎo)熱系數(shù)低、質(zhì)量輕、抗壓強度高、耐酸和耐酸性氣體腐蝕的特點，廣泛用于電力、石化、冶金、窯爐等行業(yè)，作耐火襯里和雙層襯里的隔熱層及類似的熱工設(shè)備的隔熱保溫澆注料。輕質(zhì)保溫澆注料和易性好，粘結(jié)力強，初凝時間和施工可操作時間長，強度增長快、抗?jié)B性強、不需要酸化處理、易于保證砌體灰縫的密實飽滿，能顯著提高煙囪內(nèi)襯壁的氣密性、整體性和內(nèi)襯的防腐蝕能力，是高煙囪、高溫煙道和風道內(nèi)襯的理想膠結(jié)材料，也可用于石油、化工、有色冶金等行業(yè)的耐酸池、槽等耐酸工程。

以常見應(yīng)用當中的輕質(zhì)澆注料在石油化工行業(yè)的應(yīng)用舉例，行業(yè)內(nèi)由一條相關(guān)規(guī)范：SH/T 3115-2000 石油化工管式爐輕質(zhì)澆注料襯里工程技術(shù)條件

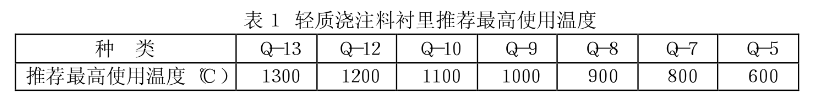

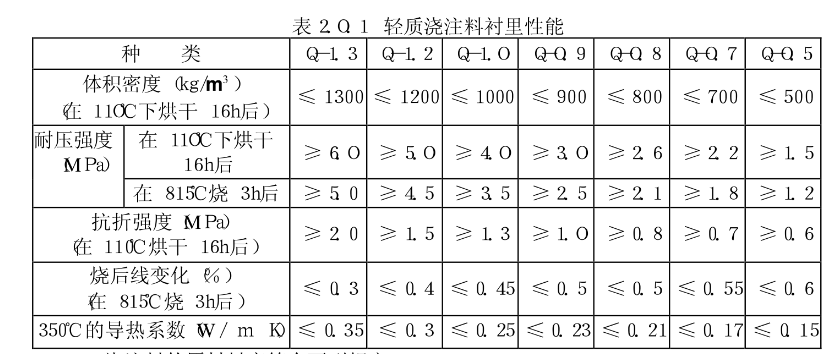

以上是此規(guī)范要求的輕質(zhì)澆注料襯里性能，那么以下是相關(guān)聯(lián)的技術(shù)協(xié)議內(nèi)推薦使用的溫度：
